電機

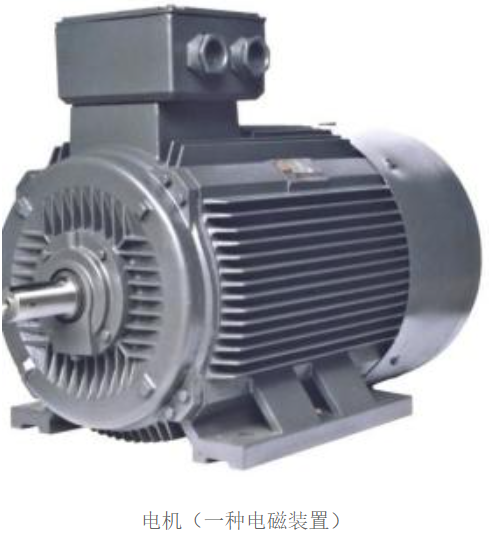

　　電機（英文：Electric machinery，俗稱“馬達”）是指依據電磁感應定律實現電能轉換或傳遞的一種電磁裝置。

　　電機在電路中是用字母M（舊標準用D）表示，它的主要作用是產生驅動轉矩，作為用電器或各種機械的動力源，發電機在電路中用字母G表示，它的主要作用是利用機械能轉化為電能。

電機劃分

　　1.按工作電源種類劃分：可分為直流電機和交流電機。

　　1）直流電動機按結構及工作原理可劃分：無刷直流電動機和有刷直流電動機。

　　有刷直流電動機可劃分：永磁直流電動機和電磁直流電動機。

　　電磁直流電動機劃分：串勵直流電動機、并勵直流電動機、他勵直流電動機和復勵直流電動機。

　　永磁直流電動機劃分：稀土永磁直流電動機、鐵氧體永磁直流電動機和鋁鎳鈷永磁直流電動機。

　　2）其中交流電機還可劃分：單相電機和三相電機。

　　2.按結構和工作原理可劃分：可分為直流電動機、異步電動機、同步電動機。

　　1）同步電機可劃分：永磁同步電動機、磁阻同步電動機和磁滯同步電動機。

　　2）異步電機可劃分：感應電動機和交流換向器電動機。

　　感應電動機可劃分：三相異步電動機、單相異步電動機和罩極異步電動機等。

　　交流換向器電動機可劃分：單相串勵電動機、交直流兩用電動機和推斥電動機。

　　3.按起動與運行方式可劃分：電容起動式單相異步電動機、電容運轉式單相異步電動機、電容起動運轉式單相異步電動機和分相式單相異步電動機。

　　4.按用途可劃分：驅動用電動機和控制用電動機。

　　1）驅動用電動機可劃分：電動工具（包括鉆孔、拋光、磨光、開槽、切割、擴孔等工具）用電動機、家電（包括洗衣機、電風扇、電冰箱、空調器、錄音機、錄像機、影碟機、吸塵器、照相機、電吹風、電動剃須刀等）用電動機及其他通用小型機械設備（包括各種小型機床、小型機械、醫療器械、電子儀器等）用電動機。

　　2）控制用電動機又劃分：步進電動機和伺服電動機等。

　　5.按轉子的結構可劃分：籠型感應電動機（舊標準稱為鼠籠型異步電動機）和繞線轉子感應電動機（舊標準稱為繞線型異步電動機）。

　　6.按運轉速度可劃分：高速電動機、低速電動機、恒速電動機、調速電動機。低速電動機又分為齒輪減速電動機、電磁減速電動機、力矩電動機和爪極同步電動機等。

　　調速電動機除可分為有級恒速電動機、無級恒速電動機、有級變速電動機和無級變速電動機外，還可分為電磁調速電動機、直流調速電動機、PWM變頻調速電動機和開關磁阻調速電動機。

　　異步電動機的轉子轉速總是略低于旋轉磁場的同步轉速。

　　同步電動機的轉子轉速與負載大小無關而始終保持為同步轉速。

基本結構

　　一、三相異步電動機的結構，由定子、轉子和其它附件組成。

　　（一）定子（靜止部分）

　　1、定子鐵心

　　作用：電機磁路的一部分，并在其上放置定子繞組。

　　構造：定子鐵心一般由0.35~0.5毫米厚表面具有絕緣層的硅鋼片沖制、疊壓而成，在鐵心的內圓沖有均勻分布的槽，用以嵌放定子繞組。

　　定子鐵心槽型有以下幾種：

　　半閉口型槽：電動機的效率和功率因數較高，但繞組嵌線和絕緣都較困難。一般用于小型低壓電機中。半開口型槽：可嵌放成型繞組，一般用于大型、中型低壓電機。所謂成型繞組即繞組可事先經過絕緣處理后再放入槽內。

　　開口型槽：用以嵌放成型繞組，絕緣方法方便，主要用在高壓電機中。

　　2、定子繞組

　　作用：是電動機的電路部分，通入三相交流電，產生旋轉磁場。

　　構造：由三個在空間互隔120°電角度、隊稱排列的結構完全相同繞組連接而成，這些繞組的各個線圈按一定規律分別嵌放在定子各槽內。

　　定子繞組的主要絕緣項目有以下三種：（保證繞組的各導電部分與鐵心間的可靠絕緣以及繞組本身間的可靠絕緣）。

　　1）對地絕緣：定子繞組整體與定子鐵心間的絕緣。

　　2）相間絕緣：各相定子繞組間的絕緣。

　　3）匝間絕緣：每相定子繞組各線匝間的絕緣。

　　電動機接線盒內的接線：

　　電動機接線盒內都有一塊接線板，三相繞組的六個線頭排成上下兩排，并規定上排三個接線樁自左至右排列的編號為1（U1）、2（V1）、3（W1），下排三個接線樁自左至右排列的編號為6（W2）、4（U2）、5（V2），.將三相繞組接成星形接法或三角形接法。凡制造和維修時均應按這個序號排列。

　　3、機座

　　作用：固定定子鐵心與前后端蓋以支撐轉子，并起防護、散熱等作用。

　　構造：機座通常為鑄鐵件，大型異步電動機機座一般用鋼板焊成，微型電動機的機座采用鑄鋁件。封閉式電機的機座外面有散熱筋以增加散熱面積，防護式電機的機座兩端端蓋開有通風孔，使電動機內外的空氣可直接對流，以利于散熱。

　　（二）轉子（旋轉部分）

　　1、三相異步電動機的轉子鐵心：

　　作用：作為電機磁路的一部分以及在鐵心槽內放置轉子繞組。

　　構造：所用材料與定子一樣，由0.5毫米厚的硅鋼片沖制、疊壓而成，硅鋼片外圓沖有均勻分布的孔，用來安置轉子繞組。通常用定子鐵心沖落后的硅鋼片內圓來沖制轉子鐵心。一般小型異步電動機的轉子鐵心直接壓裝在轉軸上，大、中型異步電動機（轉子直徑在300~400毫米以上）的轉子鐵心則借助與轉子支架壓在轉軸上。

　　2、三相異步電動機的轉子繞組

　　作用：切割定子旋轉磁場產生感應電動勢及電流，并形成電磁轉矩而使電動機旋轉。

　　構造：分為鼠籠式轉子和繞線式轉子。

　　1）鼠籠式轉子：轉子繞組由插入轉子槽中的多根導條和兩個環行的端環組成。若去掉轉子鐵心，整個繞組的外形像一個鼠籠，故稱籠型繞組。小型籠型電動機采用鑄鋁轉子繞組，對于100KW以上的電動機采用銅條和銅端環焊接而成。

　　2）繞線式轉子：繞線轉子繞組與定子繞組相似，也是一個對稱的三相繞組，一般接成星形，三個出線頭接到轉軸的三個集流環上，再通過電刷與外電路聯接。

　　特點：結構較復雜，故繞線式電動機的應用不如鼠籠式電動機廣泛。但通過集流環和電刷在轉子繞組回路中串入附加電阻等元件，用以改善異步電動機的起、制動性能及調速性能，故在要求一定范圍內進行平滑調速的設備，如吊車、電梯、空氣壓縮機等上面采用。

　　（三）三相異步電動機的其它附件

　　1、端蓋：支撐作用

　　2、軸承：連接轉動部分與不動部分。

　　3、軸承端蓋：保護軸承。

　　4、風扇：冷卻電動機。

　　二、直流電動機采用八角形全疊片結構，不僅空間利用率高，而且當采用靜止整流器供電時，能承受脈動電流和快速的負載電流變化。直流電動機一般不帶串勵繞組，適用于需要正、反電動機轉的自動控制技術中。根據用戶需要也可以制成帶串勵繞組。中心高100～280mm的電動機無補償繞組，但中心高250mm、280mm的電動機根據具體情況和需要可以制成帶補償繞組，中心高315～450mm的電動機帶有補償繞組。中心高500～710mm的電動機外形安裝尺寸及技術要求均符合IEC國際標準，電機的機械尺寸公差符合ISO國際標準。

檢查方法

　　起動前的檢查方法：

　　1、新的或長期停用的電機，使用前應檢查繞組間和繞組對地絕緣電阻。通常對500V以下的電機用500V絕緣電阻表；對500-1000V的電機用1000V絕緣電阻表；對1000V以上的電機用2500V絕緣電阻表。絕緣電阻每千伏工作電壓不得小于1MΩ，并應在電機冷卻狀態下測量。

　　2、檢查電機的外表有無裂紋，各緊固螺釘及零件是否齊全，電機的固定情況是否良好。

　　3、檢查電機傳動機構的工作是否可靠。

　　4、根據銘牌所示數據，如電壓、功率、頻率、聯結、轉速等與電源、負載比較是否相符。

　　5、檢查電機的通風情況及軸承潤滑情況是否正常。

　　6、扳動電機轉軸，檢查轉子能否自由轉動，轉動時有無雜聲。

　　7、檢查電機的電刷裝配情況及舉刷機構是否靈活，舉刷手柄的位置是否正確。

　　8、檢查電機接地裝置是否可靠。
